Unity×Verdaccioで自作UnityPackageをバージョン管理する

こんにちは、株式会社Synamonのエンジニアの岡村(@Sokuhatiku)です。

前回、任意のフォルダにPackage.jsonを定義することで、ローカルパス参照でUnityPackageManagerに載せることが出来る方法を書きました。

ただし、その方法はローカルのファイルパスを直接指定してパッケージとして扱うというもので、バージョン管理やチーム内での共有のしやすさに難がありました。

今回、その部分の解決策を見つけました。それと近いタイミングで、@kohki_nakajiさんに前回の記事を紹介して頂けて、さらに、今回の記事にも興味があると言って頂けたため、手順を纏めてみました。

記事ちょっと興味あります👀 https://t.co/ZjLbYNPL9M

— Nakaji Kohki (@kohki_nakaji) 2018年8月14日

おことわり

※今回はUnityとnpmの狭間に自作パッケージを無理やりねじ込む所に焦点を当てている為、LAN内に公開する方法には触れていません。ご了承ください。

※今回紹介する方法はハックです。公式サポートされている機能ではないので、今後情報が古くなったり、利用できなくなる可能性が大いにあります。

自作パッケージレジストリ

前回、UnityPackageManager（以下、upm）はnpmの仕組みを利用しているという所まで調査できていました。

upmとnpmのもつjsonを比べてみると非常によく似ていた為、npmのレジストリを立て、Nodeの代わりにUnityPackageを置けば、そこからダウンロード出来るのではないかという予想を立てました。

そこで、Verdaccioというツールを利用して、ローカル環境にnpmレジストリを立ててみたところ、いくつかハマりどころがあったものの、最終的には上手くいきました。 github.com

Verdaccioは、npmのレジストリを好きな場所に立てる事ができるツールです。また、uplinkとして他のレジストリを設定した場合、自身が持っていないパッケージをそちらからダウンロードすることが出来るようになります。

ハマりどころ

先にハマりどころを紹介しておきます。

upmはポート付きアドレスを認識しない

Verdaccioを立てると4873番ポートで起動するのですが、そのままlocalhost:4873をUnityにレジストリとして設定しても、パッケージの読み込みに失敗します。 簡単な解決方法は、verdaccio側に80番ポートで待受させることです。

upmはスコープを認識しない

npmには@{ユーザー名}/{名前}というパッケージ名にする事でパッケージ名の重複を防ぐ、スコープという機能がありますが、これをupmは認識しません。不正なパッケージ名として弾かれてしまいます。

VerdaccioのuplinkにUnityのレジストリを登録しないとプロジェクトオープンに失敗する

Unityはプロジェクトを開く際に、パッケージの問い合わせを行います。その際、Unity側のパッケージが取得できなければ、ロード失敗になります。

VerdaccioにUnityのレジストリを登録しているとパッケージのアップロードに失敗する

Verdaccioは、パッケージのアップロード時に既存のパッケージを確認するのですが、Unityのレジストリが返してくるjsonを解釈できないらしく、エラーが出てアップロードが止まってしまいます。 今回はその解決策として、unity公式のパッケージ名に必ず付いている、「com.unity」ドメインにのみuplinkを設定することで対処しています。（なので、com.unityでパッケージをアップロードしようとすると失敗します。）

Unity上のGUIに自作パッケージは出てこない

UnityのPackage Manager GUIのAllタブに表示されるパッケージ一覧はどうやら別の手段で取得しているらしく、自作パッケージをアップロードしてもリストに表示されません。インストールにはmanifest.jsonを弄る必要があります。

…さあ、これらを踏まえてレジストリを立てましょう。

レジストリを立てる

今回はnpmの事を知らない人向けに（僕もよく知らなかったので…）インストール方法から書いていこうと思います。環境はWindows10です。

Verdaccioはnpmからインストールしますので、まずnpmを入手する必要があります。npmはNode.jsのパッケージマネージャーであり、Node.jsをインストールすると付いてきます。

Node.js

Node.jsのインストールが終わったらnpmコマンドが使えるようになるので、コマンドプロンプトを開いてverdaccioをインストールします。

npm install -g verdaccio

npmの提供するアプリ（Node）はデフォルトだとコマンドを叩いたディレクトリにインストールされますが、今回は-g引数を使い、PCのどこからでも触れるようグローバルインストールを行います。

インストールが終わったら起動します。

verdaccio

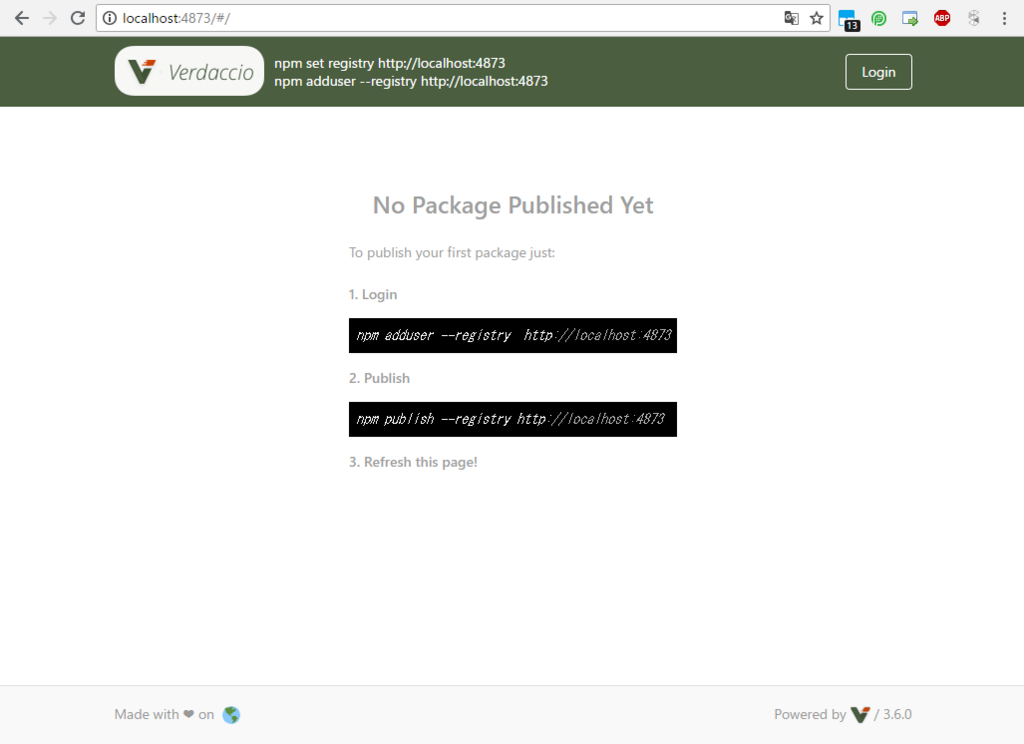

何も設定をいじっていない状態なので、localhost:4873でアクセス出来るはずです。

設定の変更

Verdaccioを一度立ち上げたことで設定ファイルが作成されます。UnityPackageを配布するために、設定を変更しましょう。一度Verdaccioを落とします。

設定ファイルは、%APPDATA%\verdaccio\config.yamlに生成されているはずです。

ファイルを開き、次のように書き換えます。

Verdaccio for Unitypackage

（リビジョンでどのように書き換えたか分かります。）

完了したら、もう一度Verdaccioを起動しましょう。設定ファイルでポートを変更したので、今度はポート無しのlocalhostでアクセスできるようになります。

ユーザーの作成

次にアップロードするためのユーザーを作成します。

npm adduser --registry http://localhost/

User名、Password、Emailアドレスを順番に聞かれるので設定してください。このユーザー情報はVerdaccioのwebページにサインインするのに使うと共に、Verdaccioにパッケージをアップロードする際にも自動的に使用されます。

パッケージのアップロード

パッケージの作り方に関しては、前回の記事を参照してください。

Unity Package Managerに自作Packageを登録する方法 - Synamon’s Engineer blog

パッケージを作ったら、package.jsonのあるディレクトリに移動して、以下のコマンドを叩きます。

npm publish --registry "http://localhost/"

これでパッケージのアップロードは完了です。

インポート先のプロジェクトの設定

後は、作ったパッケージをインポートしたいプロジェクトの、Packages\manifest.jsonを設定します。

dependenciesに、"{パッケージ名}": "{パッケージのバージョン}"を追加して、dependenciesキーの後ろに"registry": "http://localhost/"を追加してください。

このようになるはずです（dependenciesの中身はプロジェクトによって異なります。）

{
  "dependencies": {
    "com.test.testpackage": "0.8.2",
    "com.unity.package-manager-ui": "1.9.11",
    "com.unity.postprocessing": "2.0.10-preview",
    "com.unity.progrids": "3.0.3-preview.0"
  },
  "registry": "http://localhost/"
}

（"com.test.testpackage": "0.8.2"の部分を自作パッケージの名前とバージョンに変換してください。あと、"registry"の前のコンマを忘れずに！）

以上です。お疲れ様でした。これでUnityを起動すると、パッケージが読み込まれているはずです。

バージョンを変えて複数回アップロードすると、UI上からバージョン切替も出来ます。

Unity 2018.2.1f1のPackage Managerにverdaccio挟んで自作パッケージ入れてバージョン管理できた！ pic.twitter.com/Df0DcZLf5Q

— そくはちくう (@Sokuhatiku) 2018年8月5日

ちなみにアップロードしたパッケージの削除は以下のコマンドです。

npm unpublish {パッケージ名} --force --registry "http://localhost/"

あとがき

今回、自作パッケージのバージョン管理や、バージョン名でインストール（＝ローカルにファイルをコピーしてくる必要が無い）まで解決することが出来ましたが、まだ問題点があります。

個人的に大きいのはパッケージ間の依存関係を解決できない事です。パッケージ内のdependencyに他のパッケージを指定してもロードして貰えません。 流石にここはupmの内部挙動のため、外からハックして解決するのは難しいのでは、と感じています。

とはいえ、今回で、チーム内で前提アセットを配布+git管理するといった使い方はかなりやりやすくなったと思います。Unityの公式対応が待てない方は是非試してみてください。

また、上手くいかなかったり、もっといい方法があれば是非教えてください。

100万ポリゴンのCADデータを3000ポリゴンにリトポする

こんにちは。株式会社Synamonで開発責任者（CDO）をしている西口（[@nishiguchi3d]）です。

みなさんはVRでCADのデータを見たいと思ったことはありませんか？

Unityにインポートして表示させるだけなら大して難しくないですがやはり問題になるのがそのポリゴン数と質感付けの部分じゃないでしょうか？

今回は実際に使用したデータをもとにVRに適したデータを作成しUnityで表示するところまで解説してみたいと思います。

 ポリゴン数を削る

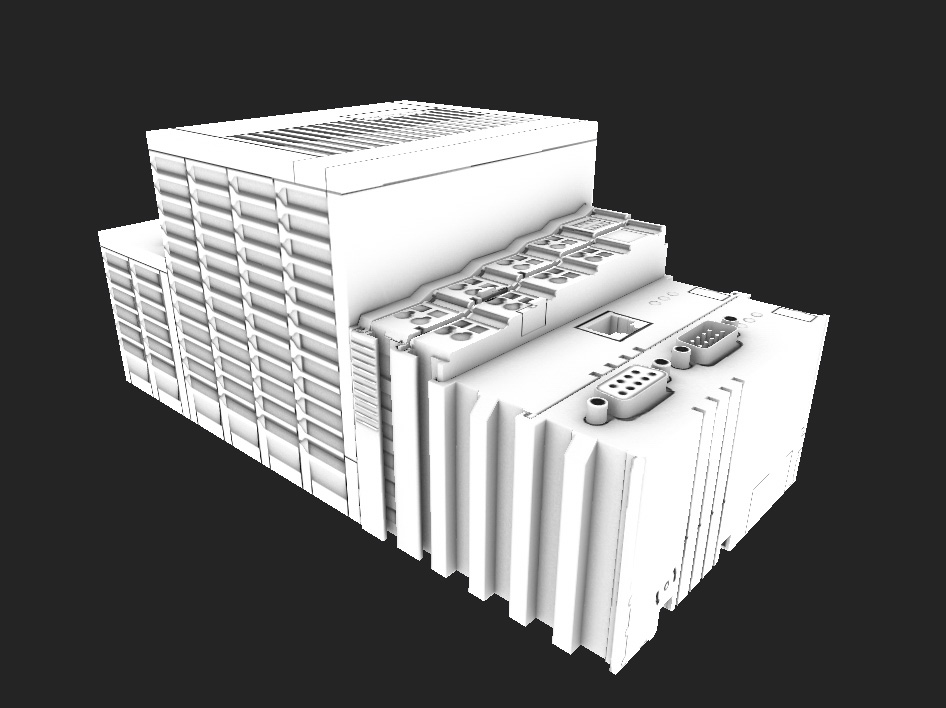

こちらが今回使用するBECKHOFFのEPCのCADデータです。細部まで作り込んであるのでこの段階で1,150,374ポリゴンあります。

 ポリゴン数もさることながらこのディティールの3角ポリゴンのデータをUV展開するのかと思うとゾッとしますね！なのでこれをリトポ（リトポロジー）して可能な限りポリゴン数を削減していきます。

↓

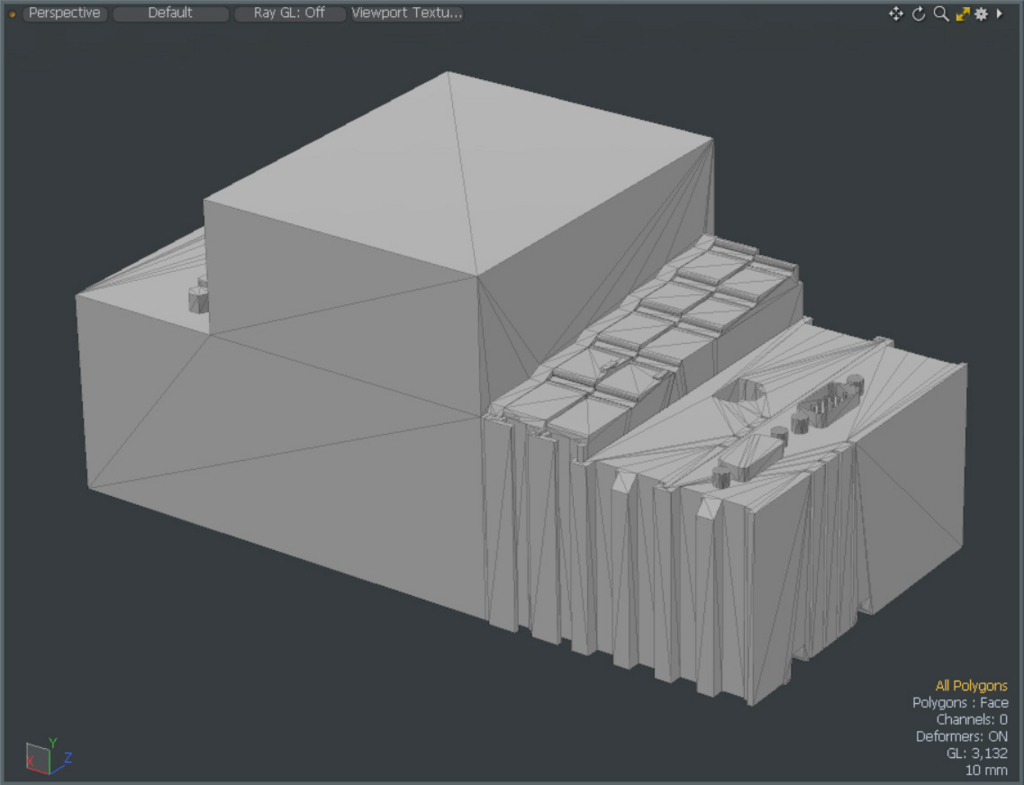

そしてこれがリトポ後のデータ3,132ポリゴンです（画像は3角化した後のものです）
